生活一體化污水處理裝置

一、基本技術參數

 1、設備組成：廚房、太陽能浴室、洗漱間、廁所和污水處理間

 2、處理對象：糞便、洗澡污水、食堂污水及雜質、洗衣污水

 3、處理水量：3M3/d

 4、主要功能：將廚房、廁所、洗漱（衣）、淋浴、污水處理達標

 5、外排污水處理后水質：COD、BOD、總磷、氨氮、色度等主要指標符合城鎮污水處理廠污染物排放標準（GB18918-2002）（一類A    級排放標準）

 6、使用環境溫度：油區內、-20℃至+50℃

 7、抗震能力：10級以上

 8、防風沙性能：12級以上

 9、防塵密封度性能：M≥92%

 10、隔音效果：不超過30～45db噪音，滿足GB8485規定1-2級要求

 11、保溫性能：K值低于0.26W/㎡

 12、防火等級：3級

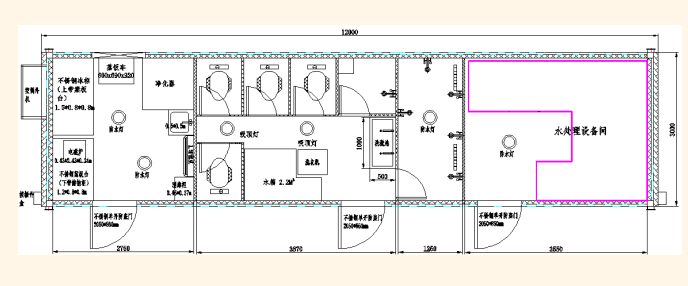

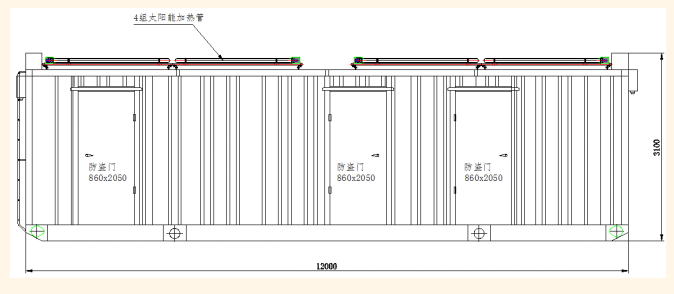

二、裝置布局圖

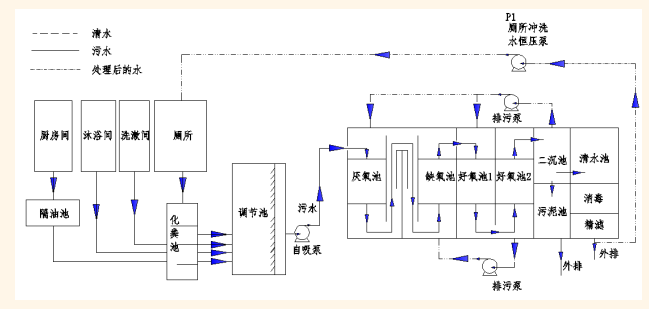

三、污水處理工藝流程圖

四、污水處理工藝流程圖簡介

  1、生活污水中有機成份較高，可生化性較好，采用生物處理方法是比較經濟合理的方法。因此，本方案采用改進的A2/O工藝技術。

  2、A2/O工藝中，將生化池分為厭氧池（A）、缺氧池（A）和好氧池（O）三部分。

  3、廚房污水、廁所污水、洗漱污水匯集到化糞池中處理后由自吸泵泵送至調節池。

  4、調節池中設有攔污格柵將大顆粒物除去，設置調節池的目的主要是調節污水的水量和水質。

  5、調節池內污水采用具有絞碎功能的自吸泵提升至厭氧池，同步進入的還有從沉淀池排出的含磷回流污泥。厭氧區的主要功能是釋放磷，同時部分有機物進行氨化。污水經過第一缺氧池進入厭氧池與硝態氮（NO2-N、NO3-N）轉化為N2實現脫氮，硝態氮是通過內循環由好氧池供入的，循環的混合液量較大，一般為2Q(Q—原污水流量)。

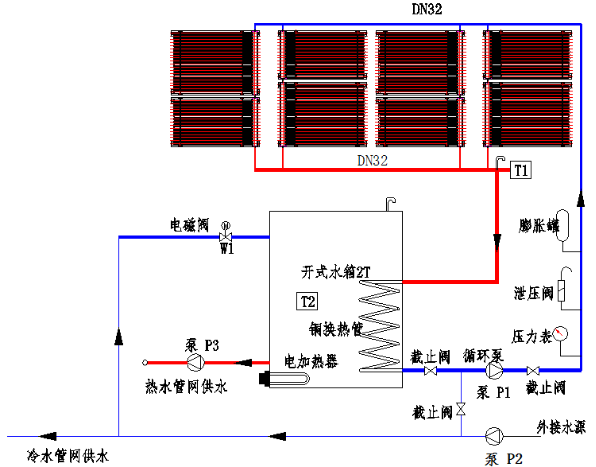

五、太陽能浴室加熱工藝圖

六、太陽能浴室加熱工藝簡介

 1、循環泵P1驅動循環液在管路上流動,循環液到達營房頂部與太陽能熱管交換能量,交換熱量后,循環液到達水箱,由水箱內的銅管    與水箱的水交換熱量,達到加熱水的目的.管路上設有膨脹管及泄壓閥.當循環系統因泄壓及排氣，需要水時,打開截止閥,達到補    充水的目的.

 2、當水箱的水位低于設定值時,電磁閥啟動,泵P2啟動自動補水。

 3、當系統需要熱水洗澡時,熱水循環系統啟動,泵P2及P3同時啟動.

 4、輔助電加熱系統：當在陰天或者夜晚時水箱溫度T2≤65℃(可調)時電加熱啟動,當水箱溫度T2加熱到55℃,電加熱停止.

七、污水處理工藝流程圖簡介

  1、混合液從缺氧池進入好氧池曝氣，好氧池反應依靠自養型細菌（硝化菌）完成，它們利用有機物分解產生的無機碳源或空氣中的二氧化碳作為營養源，將污水中的氨氮轉化為NO2-N、NO3-N。好氧池出水一部分進入沉淀池進行沉淀，另一部分回流至缺氧池進行內循環，以達到反硝化的目的。因此，好氧池是一個多功能單元：去除BOD，硝化和吸收磷等。

  2、厭氧池（A）、缺氧池（A）和好氧池（O）均安裝有填料，整個生化處理過程依賴于附著在填料上的多種微生物來完成。在A級池內溶解氧控制在0.5mg/L左右；在O級生化池內溶解氧控制在2.0mg/L以上。

  3、沉淀池固液分離后的液體進入混凝池進行二次磷處理，處理后液體通過碳濾、精濾和超濾一系列過濾處理，處理后的水即能達標可直接排放。

  4、沉淀池沉淀下來的污泥由氣提裝置提升至污泥池。經過A2/O工藝處理消化后剩余污泥很少（1月大約2-3Kg），設備排污口處設有4寸快速接口，半年用環衛車清理一次即可。
