井場綜合污水環保處理裝置

一、主要技術參數

 1、適用介質：油、氣、水井水基壓裂返排液

  2、設計處理能力：10m3/h；

  3、運行狀態：24h連續運行；

  4、處理目標：達到排放標準

  5、占地面積：約150m2

二、技術標準

外排

《海洋石油勘探開發污染物排放濃度限值》 GB4914-2008

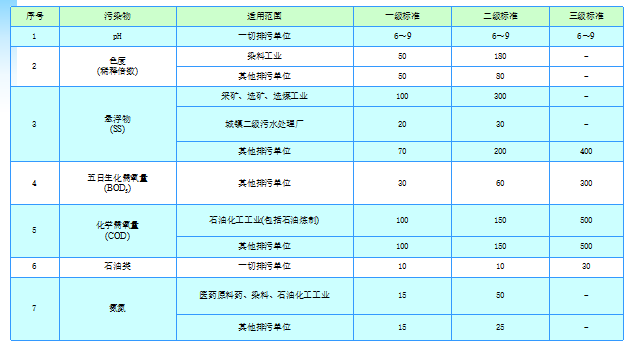

《污水綜合排放標準》GB8978-1996；

《危險廢物鑒別標準》 GB5085.1-5085.2-1996；

《一般工業固體廢物貯存和處置場污染控制標準》GB18599-2001；

《固體廢物浸出毒性浸出方法》標準GB5086.1-1997；

《油田采出水處理設計規范》GB50428-2007

《油田含油污泥綜合利用污染控制標準》DB 23/T1413 -2010

《中華人民共和國水污染防治法》

回注

《碎屑巖油藏注水水質推薦指標及分析方法》（SY/T5329 -2012）；

回用

《非常規油氣井壓裂液配制和返排液回收處理推薦作法》（Q/SH 0444 -2011）；

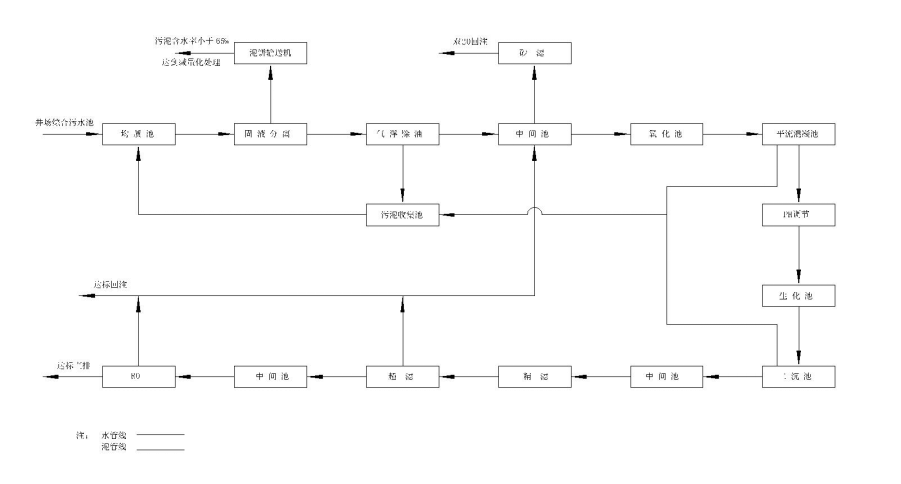

三、工藝流程圖

 根據需要，優化形成返排水回注、回用、外排模塊化處理工藝。

  處理能力≥200m3/d

處理技術流程如下：

（1）預破膠處理，使膠體破穩，降低壓裂廢液的黏度，使后續處理中投加的水處理藥劑能快速擴散和水解，以改善提高后續處理的效果；

（2）絮凝劑形成大量絮體便于使用氣浮機將其分離去除，強化混凝去除油和SS；

（3）高效復合混凝劑，強化大分子有機物的開環斷鏈，去除刮膠等高分子聚合物；

（4）高效氧化劑,強力去除COD、SS及色度；

（5）超濾分滲透處理設備，具備高抗污染和高回收率，分離廢水中的溶解鹽類、膠體、微生物、有機物、細菌等物質。

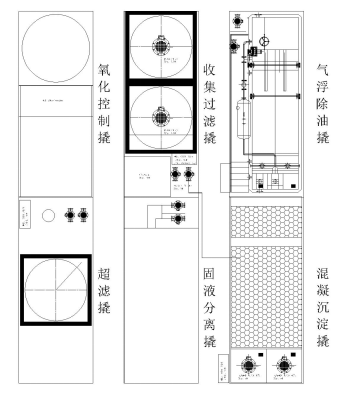

四、設備平面布置圖

五、各撬裝設備說明

 1#混凝沉淀撬

  1、混凝沉淀撬設計為混凝處理系統，用物料輸送泵將壓裂返排液泵送入混凝沉淀處理撬。

  2、配置所需的破膠劑、混凝劑、絮凝劑等，將這幾種藥劑加入到返排液中，用攪拌器進行充分混合反應。

  3、待水中顆粒經混凝形成絮凝體，在重力作用下懸浮固體從水中分離，液體進入斜管沉淀池，懸浮物下沉，處理后的上清液進入中間水箱，達到處理效果。

 2#氣浮除油撬

 上清液從混凝沉淀撬自流入氣浮除油撬。

 利用溶解在水中的空氣從水中釋放出粒徑為20-50μm的微氣泡，微氣泡同污水中的懸浮物、浮油及乳化油結合，使懸浮物在污水中 的比重變小，直至浮上水體表。

 去除油率可達到95%-99%以上使水中含油率達標排放。形成的浮渣，由氣浮池上安裝的鏈式刮沫機清除，達到處理效果。

 3#氧化控制撬

  1、經過氣浮除油后的液體再進入氧化池，是解決可溶性物質的可生化性轉化過程中不可缺少的環節。

  2、運用氧化劑技術，在常壓下對污水進行接觸氧化，接觸氧化可將污水中有毒有害物質實現無害化處理，將大分子的有機物轉化成小分子的有機物，并降低其化學鍵能斷開分子鏈，從而可達到降解水中有機物的目的。

 4#多介質過濾撬

  1、經過氧化撬用泵入多介過濾撬，去除水中的泥砂、懸浮物、膠體等雜質和藻類等生物，降低對膜元件的機械損傷及污染。

  2、多介質濾料為優質均粒礫石、石英砂、磁鐵礦、無煙煤等濾料，這些濾料根據其比重和粒徑的大小在過濾器內科學有序的分布。

  3、過濾的作用，主要是去除水中的懸浮或膠態雜質，特別是能有效地去除沉淀技術不能去除的微小粒子和細菌等，BOD5和COD等也有某種程度的去除效果。

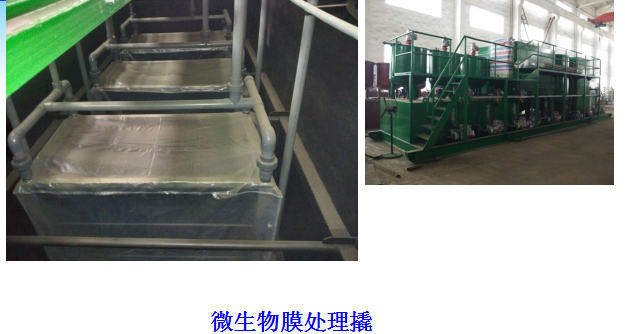

 5#過濾膜撬

  1、經過多介質過濾后的液體進入膜處理系統，去除了污水中絕大部分的溶解鹽類、膠體、微生物、有機物、細菌等而僅僅允許水分子通過，確保濾后水質指標達到GB 4914 -2008 《海洋石油勘探開發污染物排放濃度限值》。

  2、膜具有高效分離作用，分離效果遠好于傳統沉淀池，處理后的出水極其清澈， 懸浮物和濁度接近于零，細菌和病毒被大幅度去除。

  3、膜分離能確保處理后的水質達標，同時反應器對進水負荷（水質及水量）的各種變化具有很好的適應性、耐沖擊負荷，能夠穩定獲得優質的出水水質。

 6#均質收集撬

 將1#混凝沉淀撬沉淀的污泥和2#氣浮浮渣收集到均質收集罐內進行均質處理。

 在均質收集缺罐內投加復配的藥劑，形成大量的礬花，從而達到固液分離的效果。

 7#固液分離撬

 均質好的污泥用高壓泵泵入固液分離撬，固液分離撬由板框壓濾機、干泥輸送機、污水收集箱組成。

 板框壓濾機由交替排列的濾板和濾框構成一組濾室，由供料泵將懸浮液壓入濾室，在濾布上形成濾渣，直至充滿濾室。

 濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出，打開壓濾機卸除濾渣。

 濾液進入收集箱泵入氣浮除油撬繼續處理。

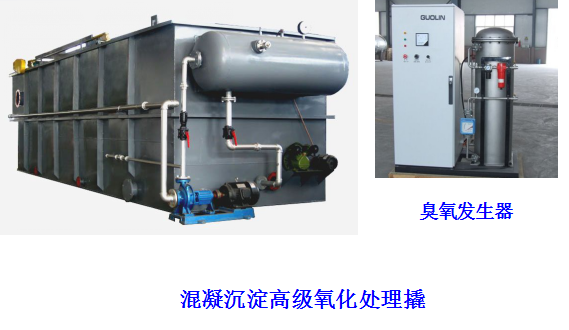

六、主要設備

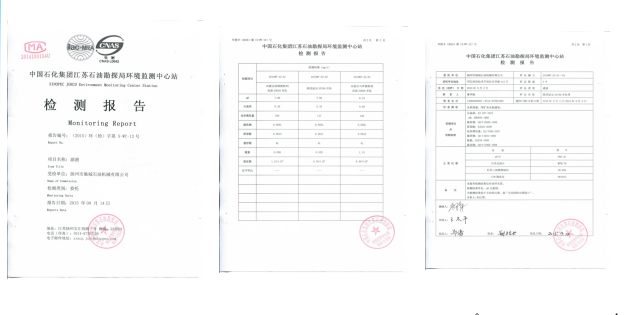

七、處理后的相關檢測報告

八、公司設備制造、現場作業服務資質

九、壓力容器和壓力管道元件資質證書
