卡瓦打撈筒（Over shot）是非常常用的打撈工具，主要打撈對象為外表光滑的管狀落魚，屬于外撈型（即抓牢落魚的外表面）打撈工具。

簡介：卡瓦打撈筒由上接頭、筒體、引鞋、卡瓦、控制環組成，另外還有A型盤根、R型盤根以及O型密封圈等組成。抓撈落魚主要靠卡瓦，卡瓦又分為螺旋卡瓦和籃式卡瓦，選擇打撈筒的原則是，根據井筒直徑選擇筒體，根據落魚外徑選擇卡瓦，螺旋卡瓦主要用于打撈外徑接近筒體外徑的落魚，籃式卡瓦用于打撈與筒體外徑差別較大的落魚。打撈原理，可退式卡瓦打撈筒是從落魚外徑抓撈落魚的打撈工具。它可以打撈鉆鋌、鉆桿、油管、接頭、接箍和其它井用管子。該系列工具功能完備，有密封結構，抓住落魚后能進行泥漿循環。若抓住的落魚被卡也,能很容易退出來。還帶有銑鞋，能有效地修理魚頂裂口、飛邊，便于落魚順利進入撈筒。如果需要增大網撈面積可連接加大引鞋，魚頂偏倚井壁時可使用壁鉤，抓撈部位距魚頂太遠可增接加長節。

1、結構

    可退式打撈筒的外筒由上接頭、筒體、引鞋組成。內部裝有抓撈卡瓦、盤根和銑鞋或控制環(卡)。

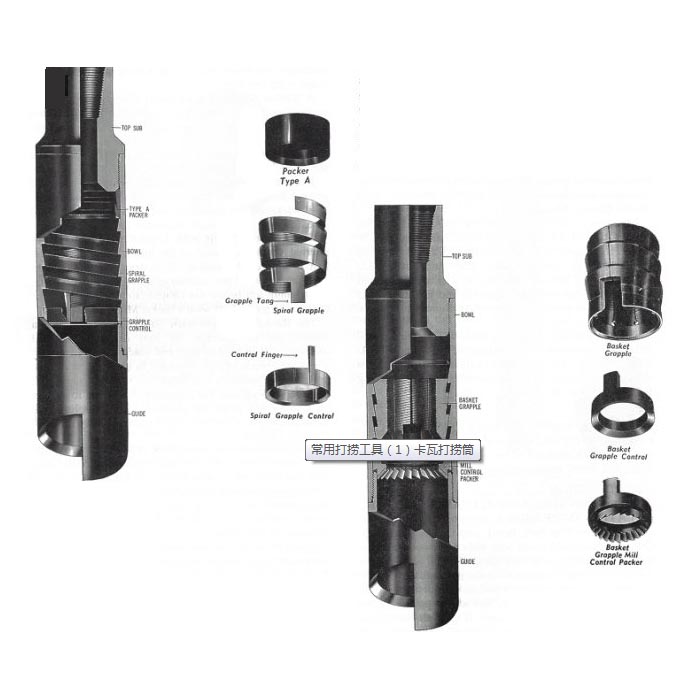

打撈卡瓦分為螺旋卡瓦和蘭狀卡瓦兩類，每類又有幾種尺寸的打撈卡瓦。進行打撈時，可選用一種適合落魚外徑的卡瓦裝入筒體內。如圖1、圖2。

螺旋卡瓦；螺旋卡瓦形如彈簧，外部為寬鋸齒左旋螺紋，與筒體內螺紋配合，螺距相同，但螺紋面較筒體的窄得多。內部是抓撈牙為多頭左旋鋸齒形螺牙，螺牙鋒利堅硬。螺旋卡瓦下端焊有指形鍵，與控制卡配合后就阻止了螺旋卡瓦在簡體內轉動。這類螺旋卡瓦通常設計三種抓撈尺寸。其總抓撈尺寸范圍9～12mm，考慮到管子的磨損，每個卡瓦的抓撈尺寸在標準打撈尺寸以下3mm的范圍。這就適應了井內管柱的磨損尺寸變化。

籃狀卡瓦：籃狀卡瓦為園筒狀，形似花籃。外部與螺旋卡瓦一樣，但為完整的寬鋸齒左旋螺紋，內部抓撈牙亦為多頭左旋鋸齒形螺牙，下端開有鍵槽，縱向開有等分脹縮槽，尤如彈簧卡頭。考慮到管子的磨損，每個卡瓦的抓撈尺寸在標準打撈尺寸以下3mm范圍。

    控制卡：由控制卡套和卡鍵焊接而成，供螺旋卡瓦通用，其作用在于限制螺旋卡瓦在筒體內只能上下運動不能轉動。

 銑鞋或控制環：控制環下端的喇叭口帶有銑齒即為銑鞋，供籃狀卡瓦用，其作用有二，控制環的指形鍵與籃狀卡瓦的鍵槽配合，約束籃狀卡瓦在簡體中只能上下運動不能轉動。另外是一個密封總成。內槽粘結有和各種尺寸的籃狀卡瓦相適應的“R”形盤根。起著與落魚外徑密封作用，外部裝有“O”形密封圈，是密封總成的通用件起著控制環與筒體內壁的密封作用，如果下端喇叭口帶有銑齒，又起著修整魚頂裂口飛邊的作用。

“A”形盤根：為橡膠短筒，內部有密封唇，為落魚外徑與簡體內壁間密封用，與各種尺寸的螺旋卡瓦配套使用，它裝在筒體的上部。利用上接頭的下端斜面把它適度壓緊即具密封性，使用籃狀卡瓦時安裝“A”形盤根是無防礙的。

“R”形盤根：它的內面有密封唇，外表面粘結在控制環的內槽，與各種尺寸的籃狀卡瓦配套使用。

上接頭：有兩個作用，上端有接頭扣和撈柱連接，下端有螺紋與簡體聯結，下端而為斜面，起著壓緊“A”形盤根的作用。

筒體：兩端有螺紋，上端的螺紋與上接頭或加長節聯結，下端螺紋與引鞋或壁鉤聯結。

內部有寬鋸齒螺紋和螺旋卡瓦或籃狀卡瓦的寬鋸齒螺紋配合，但螺紋的公稱直徑要比卡瓦大，這樣就給卡瓦在簡體內上下運動和脹縮創造了條件。

引鞋：外徑和筒體外徑一致，上端有螺紋和筒體聯結，上端斜面起到壓緊“O”圈的作用，下端構成一個螺旋口，能誘導落魚進入撈筒。

打撈筒附件；包括加長節，加大引鞋和壁鉤，操作者可根據井內情況選用。

2、工作原理

    打撈筒的抓撈零部件是螺旋卡瓦和籃狀卡瓦，其外部的寬鋸齒螺紋和內面的抓撈牙均是左旋螺紋，與簡體相配合的間隙較大，這樣就能使卡瓦在筒體內有一定行程能脹大和縮小。當落魚被引入撈筒后，只要施加一軸向壓力，卡瓦在筒體內上行。由于軸向壓力使落魚進入卡瓦，此時卡瓦上行并張大，運用它堅硬鋒利的卡牙借彈性力的作用將落魚咬住卡緊。當上提撈柱，卡瓦在簡體內相對地向下運動。因寬鋸齒螺紋的縱斷面是錐形斜面，卡瓦必然帶著沉重的落魚向錐體的小錐端運動，此時落魚重量愈大卡得也愈緊。整個重量由卡瓦傳遞給簡體。

上面已述，簡體的寬鋸齒螺紋和卡瓦的內外螺紋均為左旋螺紋。卡瓦與筒體配合后，也由控制卡或控制環約束了他的旋轉運動，所以釋放落魚時只要施加一定壓力，順時針方向旋轉撈柱，即將撈筒由落魚上退出。由于抓撈牙為多頭左旋螺紋，退出的速度較快。
